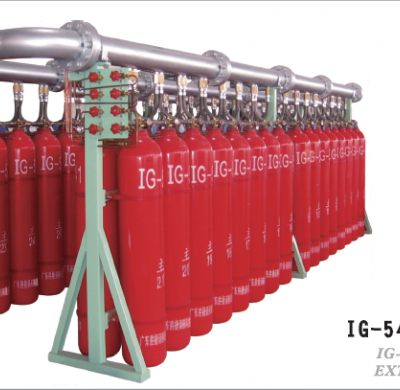

混合氣體（IG-541）滅火系統

混合氣體IG-541滅火劑是目前國際上公認的可代替鹵代烷滅火劑的“綠色”環保型氣體，已在國際上廣泛使用。它是由氮?dú)?、氬氣和二氧化碳按一定比例完全自然組合而成（其成分及質量要求見下表），其臭氧耗損潛能值ODP=O（對大氣臭氧層無破壞），溫室效應值DWG=0（不造成溫室效應），具有無色、無味、不污染設備、無腐蝕性、絕緣性能好等特點。滅火劑噴放至防護區后，使其氧濃度下降，同時使防護區內二氧化碳濃度升高，二氧化碳濃度的增高使人的呼吸速率加快，提高人體吸氧功能，因此在一定程度上維持了人體吸氧的需要。且滅火劑以氣態形式儲存和噴放，混合氣體IG-541滅火劑釋放至火災產生高溫的防護區時，不會發生分解，無有毒的分解物產生，噴至防護區后不形成濃霧或造成視野不清，確保人員逃生時能清楚看到緊急出口。因此，滅火劑對人體無毒無害，是一種安全的環保型滅火劑，適用經常有人工作的場所。

規格參數

主要系統部件及參數
啟動瓶組：
型號：ZHQP  結構：由氣瓶、電磁啟動閥組成
工作原理：氣瓶是鋼制壓力容器，內充裝高壓氮?dú)?。?dāng)發生火警時，火災報警控制器輸出DC24V電流，打開啟動閥，使氣瓶內N2釋放，經過控制管道驅動容器閥開啟。緊急情況時，也可以拔出手動按鈕保險銷，壓下按鈕，立即能打開啟動閥。
滅火劑瓶組：
型號：ZHRP-70    ZHRP-90        結構：由儲存容器、容器閥組成。
工作原理：儲存容器是鋼制壓力容器，混合氣體IG-541滅火劑以氣態儲存在容器內，當發生火災時，來自啟動瓶組的控制氣流進入容器閥驅動氣缸內，使容器閥開啟釋放滅火劑。緊急情況時，也可拔出手動按鈕保險銷，壓下手動手柄使容器閥開啟。但在組合分配系統中，應先開啟相應防護區的選擇閥，才能壓下手動手柄。
減壓止回閥：
型號：ZHCF   結構：減壓止回閥主要由閥體、減壓器、閥芯組成。
工作原理：減壓止回閥與集流管相連接，且應垂直安裝（箭頭標志向上）當系統工作時，IG-541滅火劑由貯瓶進入集流管向防護區施放，對IG-541氣體減壓并防止滅火劉倒流。
高壓軟管：
型號：ZHRG
工作原理：高壓軟管是容器閥與減壓回止閥之間的連接管路，起壓力緩沖作用。它主要由不銹鋼波紋管和不銹鋼絲套組成。
